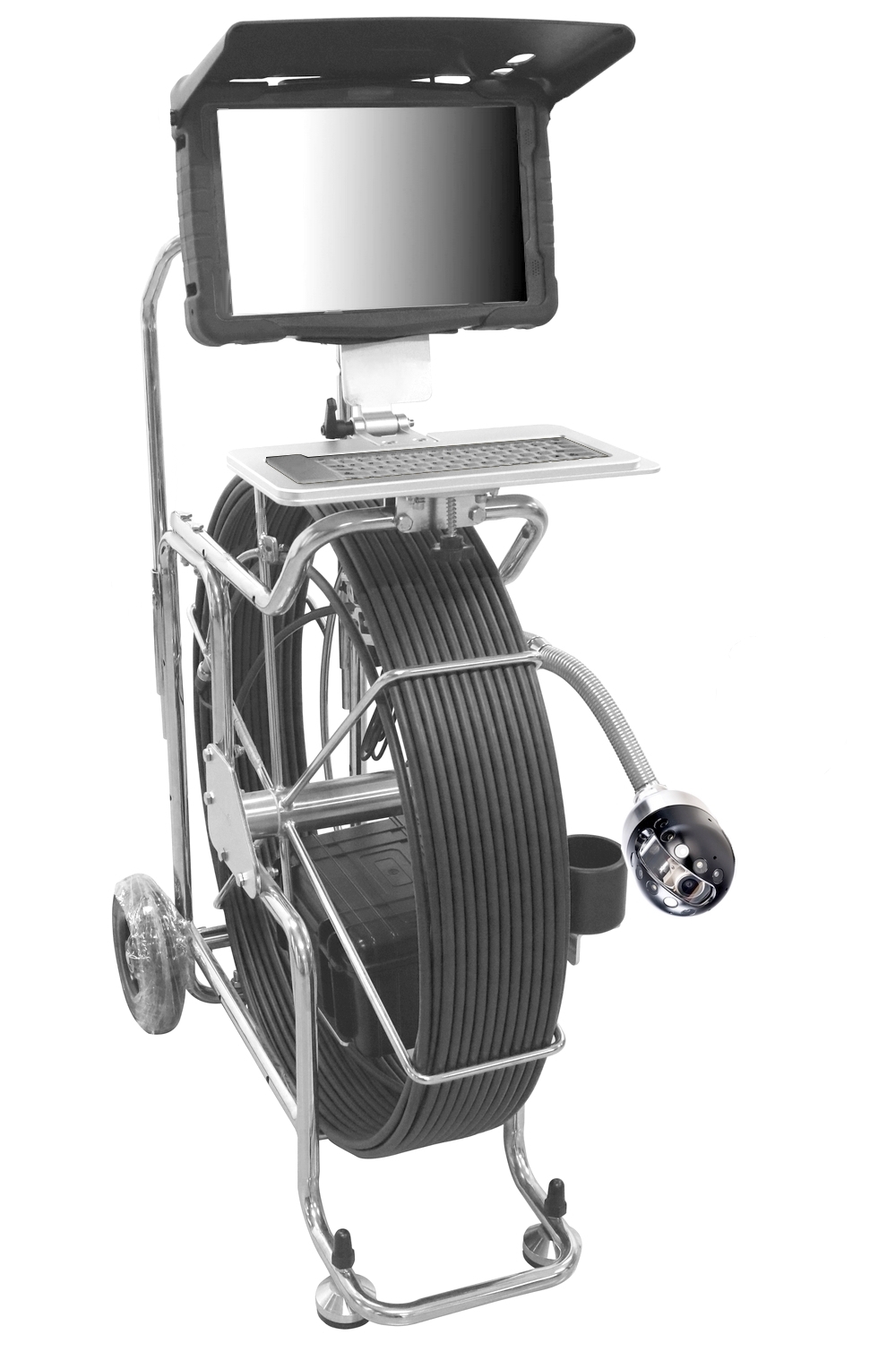

Система телеинспекции трубопроводов X-VISION SNAKE XF 120/500 PTZF

X‑VISION SNAKE XF 120/500 PTZF: профессиональная диагностика с двумя камерами и кабелем до 120 метров

Компания «ДТС» — ведущий эксперт в области диагностики трубопроводных сетей. Мы осуществляем прямые поставки российского и зарубежного оборудования напрямую от заводов‑производителей. На рынке работаем более 15 лет и являемся официальным представителем брендов в России и странах СНГ.

Ищете решение для детального и оперативного контроля состояния трубопроводов малого и среднего диаметра? Система X‑VISION SNAKE XF 120/500 PTZF — это профессиональный инструмент проталкиваемой телеинспекции с поворотной PTZF‑камерой, который обеспечивает высокую точность диагностики и удобство работы на объектах любой сложности.

Для чего нужна система X‑VISION SNAKE XF 120/500 PTZF

Система разработана для диагностики трубопроводов диаметром от 55 до 500 мм. С её помощью вы сможете:

1. Провести детальный осмотр внутренней поверхности трубопроводов и выявить трещины, коррозию, смещения стыков, засоры и несанкционированные врезки

2. Локализовать дефекты с точной привязкой по метражу благодаря встроенному счётчику расстояния

3. Осмотреть стенки трубы по окружности, заглянуть в боковые подключения и детально оценить стыки за счёт поворотной PTZF‑камеры

4. Зафиксировать состояние трубопровода фото‑ и видеоматериалами в разрешении FULL HD для отчётности и принятия решений

5. Контролировать процесс диагностики в реальном времени на экране высокой чёткости 11 дюймов

Ключевые преимущества

Поворотная PTZF‑камера. Камера типа Pan‑Tilt‑Zoom‑Focus вращается и наклоняется, обеспечивая обзор по окружности трубы и детальное изучение дефектов под разными углами. А опциональная камера прямого осмотра — по акции в комплекте — фиксирует состояние трубопровода по ходу движения, расширяя возможности диагностики.

Высокое разрешение. Камеры с разрешением 1920×1080 (FULL HD) гарантируют чёткую детализацию любых дефектов — от микротрещин до расхождения швов. Запись фото и видео ведётся на USB‑накопитель (64 ГБ) и SD‑карту.

Кабель 120 метров. Проталкиваемый кабель диаметром 11 мм обеспечивает дальность диагностики до 120 метров — достаточно для большинства городских и промышленных участков.

Управление джойстиком. Поворот камеры, регулировка зума и фокусировки осуществляются через удобный джойстик — оператор полностью контролирует процесс одной рукой. В комплект входит клавиатура для ввода комментариев и управления записью.

Точная локация дефектов. Встроенный счётчик метража отображает расстояние до камеры прямо на экране, а комплектный радиопередатчик позволяет определить точное положение камеры под землёй с помощью трассоискателя.

Защита и надёжность. Сапфировое стекло камеры устойчиво к царапинам и механическим повреждениям. Класс защиты IP68 обеспечивает полную герметичность — камера работает в затопленных трубопроводах без потери качества.

Автономная работа. Аккумулятор обеспечивает до 5 часов непрерывной диагностики — достаточно для полноценной смены без подзарядки. Защищённый корпус монитора и противосолнечный козырёк позволяют работать в любых погодных условиях.

Как это работает

Гибкий кабель с камерой вводится в трубопровод через смотровой люк или технологическое отверстие. Оператор проталкивает кабель вручную, контролируя изображение на мониторе 11 дюймов в реальном времени. Поворотная PTZF‑камера управляется джойстиком — направление обзора, зум и фокусировка настраиваются на ходу, без извлечения камеры. При подключении опциональной камеры прямого осмотра оператор получает дополнительный обзор по ходу движения — переключение между камерами происходит прямо с пульта. Встроенный счётчик расстояния непрерывно отображает пройденный метраж, а радиопередатчик позволяет локализовать положение камеры на поверхности. Все выявленные дефекты фиксируются фото‑ и видеозаписью в разрешении FULL HD с сохранением на USB‑накопитель или SD‑карту.

Технические характеристики

Базовый комплект поставки

Дополнительные опции

По акции поставляется расширенный комплект — с дополнительной камерой прямого осмотра и расширенным набором центраторов.

1. Камера прямого осмотра — прямосмотрящая камера для обзора по ходу движения кабеля. Дополняет поворотную PTZF‑камеру и позволяет переключаться между двумя ракурсами в реальном времени, не извлекая зонд из трубы

2. Набор центраторов от 100 до 500 мм — расширенный комплект центрирующих направляющих для труб большого диаметра. Обеспечивает чёткую ориентацию камеры по оси трубопровода и предотвращает контакт объектива со стенками

Где приобрести систему X‑VISION SNAKE XF 120/500 PTZF

Диагностика трубопроводов требует не только качественного оборудования, но и надёжного партнёра, который обеспечит полный цикл поддержки. В «ДТС» вы можете приобрести систему X‑VISION SNAKE XF 120/500 PTZF и получить комплексное сопровождение проекта. Мы — официальный представитель производителей в России и СНГ и работаем в отрасли более 15 лет.

Что мы предлагаем вместе с оборудованием:

• Наличие на складе — исключаем простои из‑за ожидания поставки
• Прозрачное ценообразование — цены от производителя благодаря прямым контрактам
• Экосистему решений — аксессуары и комплектующие под любые сценарии использования
• Техническую экспертизу — поможем собрать оптимальную конфигурацию под ваши объекты
• Сервисное обслуживание — поддержка на всех этапах эксплуатации в нашем Авторизованном Центре в Москве
• Доставку «до двери» — организуем транспортировку в любой регион

Выбирайте профессиональное оборудование от компании «ДТС». Мы не просто поставляем технику, а помогаем решать реальные задачи в сфере диагностики трубопроводных сетей!
